102型機械密封
102型機械密封是一中內流內裝、單端面、多彈簧非平衡型結構，符合ISO-3069、 JB1472-75標準。應用于各種離心泵、化工泵、管道泵及管道增壓泵、排污泵、多級給水泵。
本系列機械密封中○型圈分丁腈橡膠、氟橡膠兩種，請用戶在選用時注意。
如果使用介質的腐蝕性較強，則應改○型圈為聚四氟乙烯Ｖ型圈。用戶在訂貨時必須注意。
本系列為提高水泵產品的三化程序，謹向用戶推薦優先選擇使用。
適用范圍：
◇ 密封 介質：水、油、弱酸、弱堿等一般腐蝕性介質
◇ 密封壓力：≤1.0 MPa
◇ 密封腔溫度：
丁腈橡膠：-20～180℃
氟橡膠：-20～180℃
聚四氟乙烯Ｖ型圈：-80～250℃
◇ 轉速：軸徑≤φ45 ： ≤3000 轉/分
軸徑 >φ45 ： ≤1450 轉/分

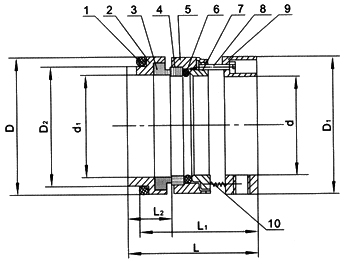

1、靜環○型圈 2、靜環座 3、靜環 4、動環 5、動環座 6、動環○型圈
7、傳動座 8、連接螺釘 9、彈簧座 10、彈簧
型號
d
d1
D
D1
D2
L
L1
L2
102-25
25
26.5
40
40
34
45
38
19
102-28
28
29.5
43
43
37
45
38
19
102-30
30
31.5
45
45
39
45
38
19
102-35
35
36.5
50
50
44
50
43
20
102-40
40
41.5
58
56
52
55
48
20
102-45
45
46.5
63
62
56
57
50
20
102-50
50
51.5
70
69
62
60
53
22
102-55
55
56.5
75
74
67
60
53
22
102-60
60
61.5
80
79
72
60
53
22
102-65
65
66.5
85
84
77
62
57
23
102-70
70
71.5
92
91
83
62
57
23
102-75
75
76.5
97
96
88
65
63
25
102-80
80
81.5
105
104
95
65
63
25
102-85
85
86.5
110
109
100
65
63
25
 |
 |
