首頁 > 產品中心 > 產品詳細

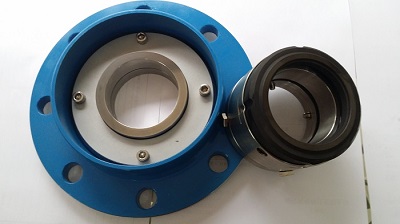

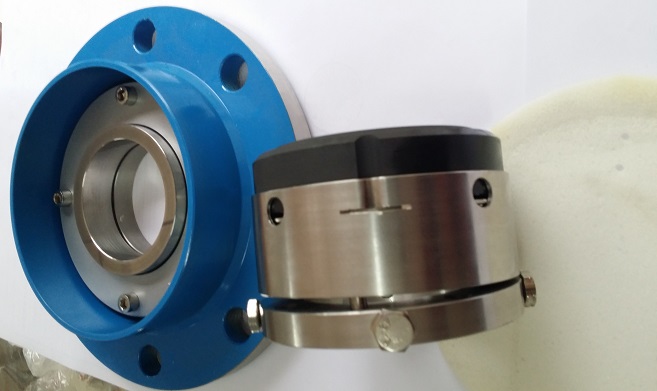

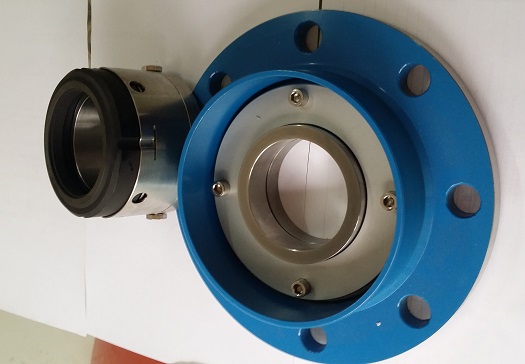

反應釜專用204B機械密封 廣州順騰

204B適用范圍：
密封腔壓力：P=-0.1-0.6MPa
密封腔溫度：t=-40℃～200℃
轉       速：n≤500r/min

介       質：酸、堿、油、高分子懸浮介質

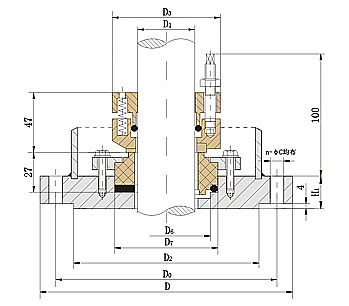

204 裝配尺寸 (與釜口連接尺寸符合HG5—754—78)
規格/尺寸
d1
(h8)
D
D0
(±0.5)
D2
(h11)
D3
(max)
D6
(A11)
D7
(H8)
H1
n-Φc
204-30 30 185 150 116 66 51 60 20 4-Φ18
204-40 40 225 170 135 76 61 70 20 4-Φ18
204-50 50 235 200 164 88 71 80 22 8-Φ18
204-65 65 235 200 164 103 86 97 22 8-Φ18
204-80 80 260 225 188 118 102 112 22 12-Φ18
204-95 95 290 225 220 135 117 127 24 12-Φ18
204-110 110 315 280 245 150 132 142 24 12-Φ18

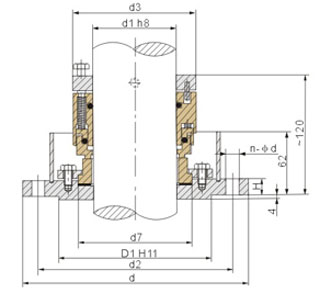

204B 裝配尺寸
規格/尺寸
d1
(h8)
d3
d7
D1
(H11)
D2
D
H
n-Φc
204B-30 30 67 50 116 150 185 16 4-Φ18
204B-40 40 77 64 135 170 205 16 4-Φ18
204B-50 50 87 74 164 200 235 16 8-Φ18
204B-60 60 98 85 164 200 235 16 8-Φ18
204B-65 65 103 91 164 200 235 16 8-Φ18
204B-80 80 118 110 188 225 260 16 12-Φ18
204B-95 95 128 119 220 225 290 16 12-Φ18
204B-100 100 138 132 245 280 315 16 12-Φ18
204B-110 110 148 140 245 280 315 16 12-Φ18
204B-120 120 158 158 245 280 315 22 12-Φ18
204B-130 130 168 168 245 280 315 22 12-Φ18
204B-140 140 178 180 245 280 315 22 12-Φ18
204B-150 150 188 190 285 320 360 25 12-Φ18
204B-160 160 198 200 285 320 360 25 12-Φ18
204B-180 180 218 220 285 320 360 25 12-Φ18
